CD1117 是可以提供输出电流高达 0.8A 的系列低压差稳压器。CD1117 可以提供固定电压，分别 为 1.5, 1.8, 2.5, 3.3 和 5.0V。此外，也可以提供可调电压。在芯片上，基准、输出电压在± 2%范围内精 密微调，电流限制也被确保调整为规定输出电流和可控短路电流。CD1117 系列产品使用 SOT-223, TO-252 封装。在输出时，最小 10uF 钽电容用来提升瞬间相应能力和稳定性。
参数
特征
应用
- 输入电压(Min)(V):2.6
- 输入电压(Max)(V):15
-
输出电压(Min)(V):1.2
-
输出电压(Max)(V):13.8
- 输出电流(Max)(A):0.8
- 输出路数(#):1
- 静态电流(mA):5.2
- 压差电压 1.2V（典型值）
- 基准、输出电压微调± 2%
- 最大输入电压 15V
- 可调或固定输出电压，固定电压为：1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V
- 典型值为最大 0.2%的线性调整率
- 典型值为最大 0.4%的负载调节率
- 电流限制和过热保护
- 标准 3 引脚电源组
- 后置调节开关直流变换器
- 高效线性稳定器
- 电池充电器
- PC附加卡
- 主板时钟驱动
- LCD 监视器
- 机顶盒
产品参数
产品型号
封装类型
输入电压 (Min)(V)
输入电压 (Max)(V)
输出电压 (Min)(V)
输出电压 (Max)(V)
输出电流 (Max)(A)
静态电流 (典型值)(mA)
输出路数 (#)
开关频率 (Min)(kHz)
开关频率 (Max)(kHz)
工作温度范围(℃)

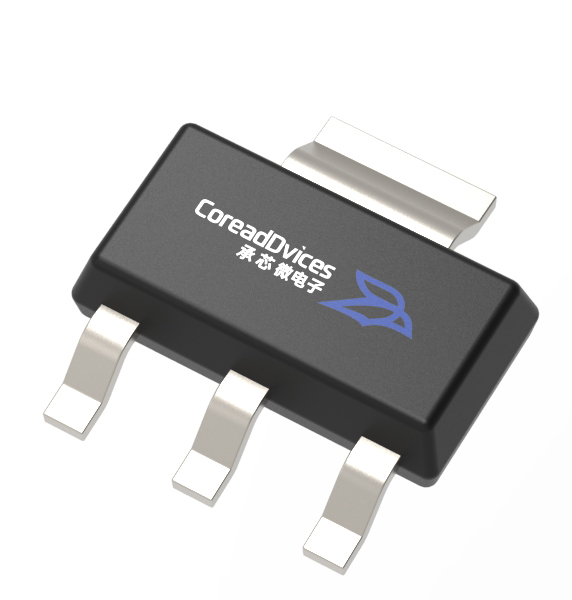

封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型SOT223-3
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
封装类型TO252-2
输入电压 (Min)(V)
2.6
输入电压 (Max)(V)
15
输出电压 (Min)(V)
1.2
输出电压 (Max)(V)
13.8
输出电流 (Max)(A)
0.8
静态电流 (典型值)(mA)
1
输出路数 (#)
--
开关频率 (Min)(kHz)
--
开关频率 (Max)(kHz)
5.2
工作温度范围(℃)
-40 to 125
