概览
CD8605/CD8606/CD8608 具备极低输入失调特性（VOS、IOS）、低噪声、极低的输入偏置电流等特性，因此适用于精密电路应用。此系列运放具备高达 8.7MHz 的增益带宽积特性，可以保证音频和其他交流应用的带宽需求和低失真特性。另外，输入/输出可以支持轨到轨，极大拓宽了此系列运放的应用范围。
CD8605/CD8606/CBM8608 的工作温度范围为−40°C 至+125°C。
CD8605 单通道放大器提供 5 引脚 SOT-23 及晶圆级（WLCSP-5）封装。
CD8606 双通道放大器提供 8 引脚 MSOP、和窄体 SOP表贴和晶圆级（WLCSP-8）封装。
CD8608 四通道放大器提供 14 引脚 TSSOP 和窄体 14 引脚 SOIC 两种封装。
SOT-23、MSOP 和 TSSOP 封装产品提供卷盘形式。
参数
特征
应用
-
通道数量:1 Channel
-
Vos - 输入偏置电压 : 65 uV
-
Ib - 输入偏流:1 pA
-
en - 输入电压噪声密度:12 nV/sqrt Hz
-
工作电源电压: 2.7 V to 5.5 V
-
GBP-增益带宽产品: 8.7 MHz
-
SR - 转换速率:4.5 V/μs
-
CMRR - 共模抑制比: 100 dB
- 输出类型:Rail-to-Rail
-
低失调电压: 65uV（最大值）
- 低输入偏置电流: 1 pA（最大值）
- 低噪音: 12 nV/√Hz
- 宽带宽: 8.7 MHz
- 高开环增益: 1000 V/mV
- 单位增益稳定
- 单电源供电范围: 2.7 V to 5.5 V
-
光电二极管放大
- 电池供电仪器仪表
- 多级滤波器
- 传感器
- 条码扫描器
- 音频
产品参数
产品型号
封装类型
运放通道数量
电源电压 (Min)(V)
电源电压 (Max)(V)
失调电压 (Max@25°C)(mV)
单路静态电流 (Typ)(μA)
输入偏置电流 Typ(pA)
轨至轨输入/输出
输入噪声电压密度 (@1kHz)(nV/√Hz)
失调电压温漂 (μV/°C)
增益带宽积 (Typ)(MHz)
压摆率典型值 (V/μs)
开环电压增益 Typ(dB)
共模抑制比 (Typ)(dB)
输入噪声电压 (μVpp)
特殊性能
工作温度范围(℃)
封装类型SOT23-5
运放通道数量
1
电源电压 (Min)(V)
65
电源电压 (Max)(V)
1.5
失调电压 (Max@25°C)(mV)
1
单路静态电流 (Typ)(μA)
3.5
输入偏置电流 Typ(pA)
In,Out
轨至轨输入/输出
2.7
输入噪声电压密度 (@1kHz)(nV/√Hz)
5.5
失调电压温漂 (μV/°C)
8.7
增益带宽积 (Typ)(MHz)
4.5
压摆率典型值 (V/μs)
1000
开环电压增益 Typ(dB)
--
共模抑制比 (Typ)(dB)
33
输入噪声电压 (μVpp)
100
特殊性能
85
工作温度范围(℃)
-40 to 125

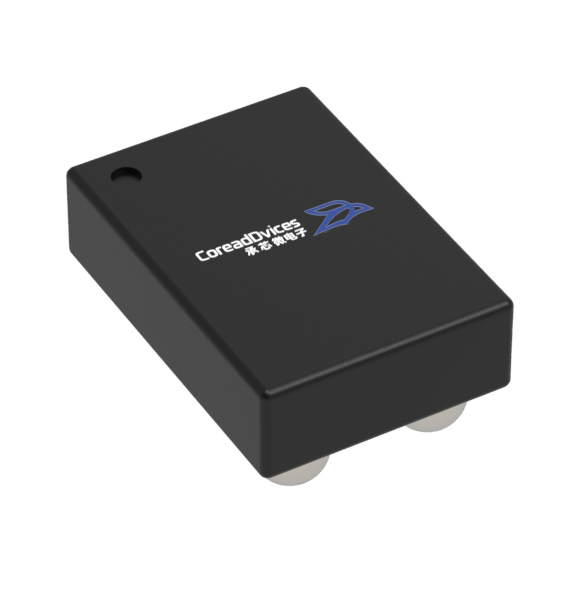

封装类型WLCSP-5
运放通道数量
1
电源电压 (Min)(V)
65
电源电压 (Max)(V)
1.5
失调电压 (Max@25°C)(mV)
1
单路静态电流 (Typ)(μA)
3.5
输入偏置电流 Typ(pA)
In,Out
轨至轨输入/输出
2.7
输入噪声电压密度 (@1kHz)(nV/√Hz)
5.5
失调电压温漂 (μV/°C)
8.7
增益带宽积 (Typ)(MHz)
4.5
压摆率典型值 (V/μs)
1000
开环电压增益 Typ(dB)
--
共模抑制比 (Typ)(dB)
33
输入噪声电压 (μVpp)
100
特殊性能
85
工作温度范围(℃)
-40 to 125
